AFC 油脂由于其特殊的添加剂以及尿素类增稠剂 , 具有高耐微振磨损腐蚀性 , 使用高级合成油作为基础油。
【特性】
(1) 高耐微振磨损腐蚀性
AFC 油脂在设计上对于防范微振磨损腐蚀具 有高度的有效性。
(2) 使用寿命长
与普通的金属皂基油脂不同 ,AFC 油脂在氧化 稳定性方面表现优异,因此可长时间使用,从 而减少了维护工作。
(3) 使用温度范围广
由于使用高级合成油作为基础油 , 其润滑性 能在 -54 ℃~ +177 ℃的极宽范围内均保持良好
【代表特征】
试验项目
|
|
代表特征值
|
测试方法
|
|
|
|
|
|
|
|
|
||
混合稠度(25℃,60W)
|
288
|
JIS K 2220 7
|
|
|
||
滴点∶℃
|
|
|
269
|
JIS K 2220 8
|
|
|
铜板腐蚀(B方法,100℃,24h)
|
合格
|
JIS K 2220 9
|
|
|
||
蒸发量∶mass%(177℃,22h)
|
7.9
|
JIS K 2220 10
|
|
|
||
离油度∶mass%(177℃,30h)
|
2
|
JIS K 2220 11
|
|
|
||
氧化稳定度∶MPa(99℃,100h)
|
0.065
|
JIS K 2220 12
|
|
|
||
杂质量∶片/cm3
|
25~75 μm
|
370
|
JIS K 2220 13
|
|
|
|
|
75μm以上
|
0
|
|
|
|
|
混和稳定性(10万W)
|
|
|
341
|
JIS K 2220 15
|
|
|
水洗耐水度∶mass%(38℃,1h)
|
0.6
|
JIS K 2220 16
|
|
|
||
低温扭矩∶N·m(-54℃)
|
起动
|
0.63
|
JIS K 2220 18
|
|
|
|
旋转
|
0.068
|
|
||||
|
|
|
|
|
||
防锈试验∶(52℃,48h)
|
合格
|
ASTM D1743-73
|
|
|
||
振动试验(200h)
|
|
|
合格
|
—
|
|
|
使用临界温度(℃)
|
|
|
-54~177
|
—
|
|
|
【耐微振磨损腐蚀性试验数据】

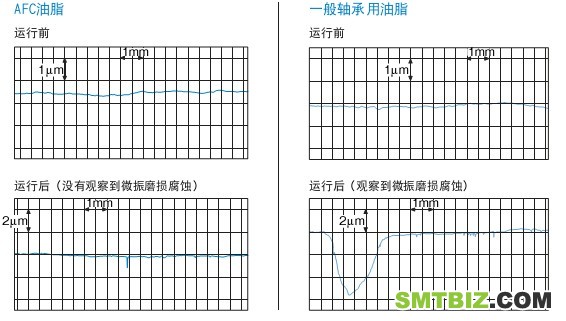

z AFC油脂的试验数据(滚动面状况的比较)
|
|
||||
图中的数据表示AFC油脂与普通轴承用油脂的比较结果。
|
|
||||
|
|
|
|||
|
〈试验条件〉
|
|
|||
|
|
|
|
|
|
|
项目
|
|
内容
|
|
|
|
|
|
|
|
|
|
行程
|
|
3mm
|
|
|
|
|
|
|
|
|
|
每分钟的行程
|
|
200min-1
|
|
|
|
|
|
5
|
|
|
|
总行程数
|
|
2.88×10(24小时)
|
|
|
|
面压
|
|
1118MPa
|
|
|
|
|
|
|
|
|
|
油脂封入量
|
|
12g/1LM滑块(每8小时补充)
|
|
|
